Вы когда-нибудь смотрели на дом соседа и думали, что его крыша выглядит идеально сбалансированной? А теперь представьте, что вы строите свой дом. Вы выбрали фундамент, стены готовы, но как определить, где именно должен быть конек? Слишком низкая крыша превратит чердак в подвал, слишком высокая - создаст парусность, которую ветер может сорвать вместе со стенами. Расчет высоты двускатной крыши - это не просто математика, это баланс между эстетикой, физикой и вашим бюджетом.
Многие новички совершают ошибку, выбирая угол наклона «на глаз» или копируя картинку из журнала. Но за каждым красивым силуэтом скрывается точный расчет нагрузки, снеговых масс для вашего региона и длины стропил. В этой статье мы разберем, как правильно посчитать высоту конька, какие углы лучше выбрать для разных материалов и почему ошибка в одном сантиметре может стоить вам целого набора новых досок.
Почему нельзя ставить крышу с любым углом наклона?
Угол наклона напрямую влияет на нагрузку от снега и ветра. Если угол слишком маленький (менее 25 градусов), снег будет скапливаться и давить на стропила, возможно обрушение. Если слишком большой (более 60 градусов), возрастает ветровая нагрузка, а также увеличивается расход материалов и сложность монтажа.
Основы геометрии: треугольник решает всё
Двускатная крыша по своей сути состоит из двух одинаковых прямоугольных треугольников, сложенных вместе. Чтобы найти высоту, нам нужно понять связь между тремя ключевыми величинами:
- Ширина дома (пролет): расстояние между наружными гранями несущих стен.
- Угол наклона ската: угол, который образует стропила с горизонтальной плоскостью.
- Высота конька: расстояние от верхней точки пересечения стропил до уровня мауэрлата (бруса, лежащего на стене).
Представьте, что вы провели линию ровно посередине ширины дома. Эта линия делит пролет пополам. Теперь у вас есть катет треугольника, равный половине ширины дома. Высота конька - это второй катет. Зная угол, вы можете легко найти этот второй катет.
Для этого используется простая тригонометрическая формула:
H = (L / 2) * tg(α)
Где:
H- высота конька.L- ширина дома (пролет).α- угол наклона крыши.tg- тангенс угла (табличные значения или калькулятор).
Например, если ширина вашего дома 8 метров, а вы хотите сделать угол наклона 30 градусов. Половина ширины - 4 метра. Тангенс 30 градусов равен примерно 0.577. Умножаем 4 на 0.577 и получаем высоту конька около 2.3 метра. Это базовая цифра, от которой будем плясать дальше.
Какой угол наклона выбрать: компромисс между снегом и ветром
Самый частый вопрос: «А какой угол лучше?». Ответ зависит от того, где стоит ваш дом и чем вы планируете его покрывать. Не существует универсального идеала, есть только оптимальное решение для конкретных условий.

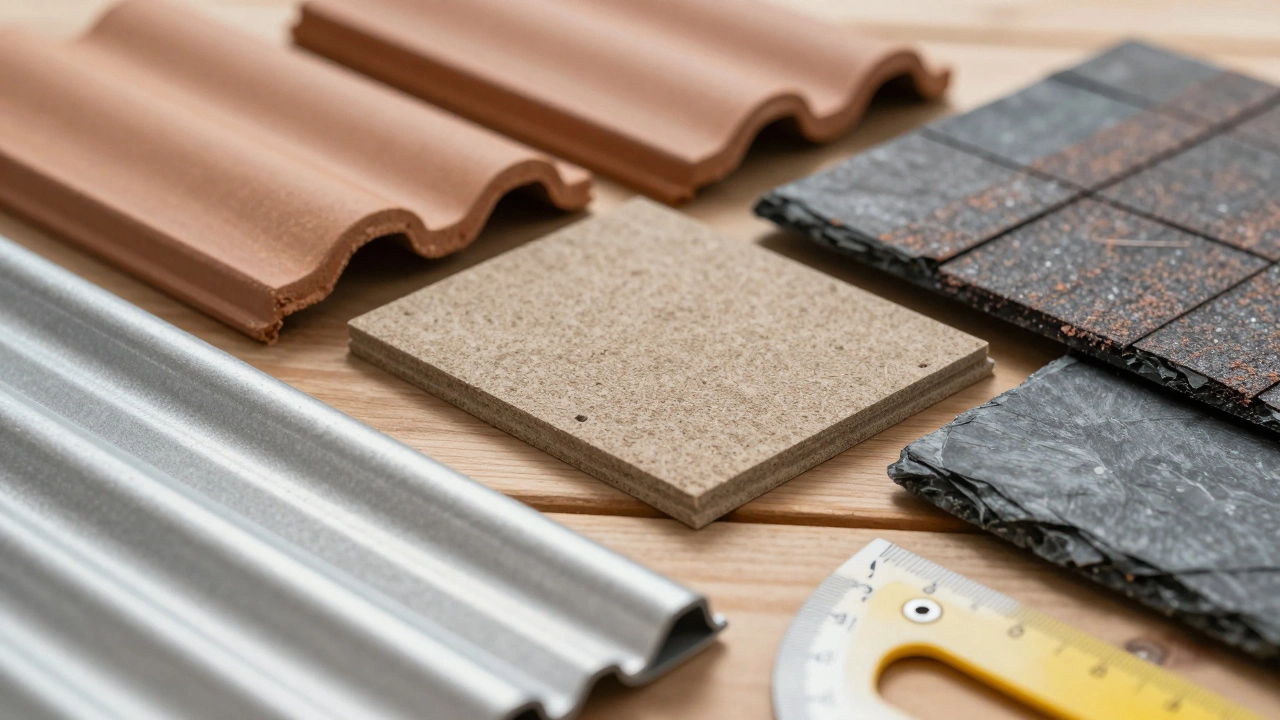

| Тип материала | Минимальный угол (градусы) | Оптимальный диапазон | Особенности |
|---|---|---|---|
| Мягкая черепица | 11-14° | 14-45° | Требует сплошного настила, хорошо работает при малых углах. |
| Металлочерепица | 12-14° | 20-45° | При угле менее 12° требуются герметики в стыках. |
| Профнастил | 8-12° | 12-45° | Легкий материал, позволяет экономить на стропильной системе. |
| Натуральная черепица | 25-30° | 30-60° | Тяжелый материал, требует прочного каркаса и крутого склона для стока воды. |
| Шифер | 20° | 25-60° | Хрупкий, требует аккуратного монтажа, классический вариант для частных домов. |
В регионах с обильными снегами (например, Сибирь, Урал, Север России) угол наклона редко делают меньше 35-40 градусов. Снег просто соскальзывает вниз, не создавая критической нагрузки. В южных регионах, где снега мало, но бывают сильные ветры, часто выбирают более пологие крыши (20-30 градусов), чтобы снизить парусность.
Также учитывайте использование чердачного пространства. Если вы планируете делать жилой мансардный этаж, угол наклона скатов обычно делают в диапазоне 35-45 градусов. При меньшем угле вам придется постоянно сутулиться, при большем - теряется полезная площадь пола из-за высоких фронтонов.
Пошаговый расчет высоты конька
Давайте перейдем от теории к практике. Предположим, вы строите дом шириной 9 метров. Вы решили использовать металлочерепицу и хотите сделать удобный для обслуживания угол в 30 градусов. Как посчитать высоту?
- Определите половину пролета. Ширина дома 9 м. Делим на 2:
9 / 2 = 4.5 м. Это длина основания нашего треугольника. - Найдите тангенс угла. Берем калькулятор или таблицу Брадиса. Тангенс 30° ≈ 0.5774.
- Рассчитайте высоту конька. Умножаем основание на тангенс:
4.5 * 0.5774 = 2.598 м. Округлим до 2.6 метра.
Это значит, что верхняя точка вашей крыши должна находиться на высоте 2.6 метра над уровнем перекрытия второго этажа или балок потолка первого. Важно помнить, что это высота самого деревянного каркаса. К ней нужно прибавить толщину утеплителя, гидроизоляции и самой кровельной плитки, если вы измеряете от чистовой отделки стен.
Чтобы проверить правильность расчетов, можно использовать теорему Пифагора для нахождения длины стропильной ноги. Гипотенуза (стропило) равна квадратному корню из суммы квадратов катетов: √(4.5² + 2.6²) = √(20.25 + 6.76) = √27.01 ≈ 5.2 м. Зная длину стропила, вы сможете закупить доски нужного размера.
Факторы, которые могут изменить ваш расчет
Идеальная формула работает в вакууме. В реальности стройка полна нюансов. Вот что может сместить ваши цифры:
- Свесы карнизов. Стропила всегда выходят за пределы стены на 40-50 см, чтобы защитить фасад от дождя. Эта длина добавляется к расчетной длине стропила, но не влияет на высоту конька.
- Конструктивные особенности. Если вы используете висячие стропила (когда нет внутренней опорной стены), появляется распорное усилие. Вам понадобится затяжка (балка перекрытия), которая работает на растяжение. Высота конька здесь жестко связана с шириной пролета и толщиной затяжки.
- Стропильная система с подкосами. Для больших пролетов (более 6-7 метров) простого бруса может не хватить. Используются подкосы, которые опираются на промежуточные стойки. Это усложняет геометрию, но позволяет увеличить высоту конька без риска прогиба.
- Снеговые и ветровые зоны. Согласно СП (Сводам Правил) РФ, каждый регион имеет свою нормативную снеговую нагрузку. Например, для Москвы это один коэффициент, для Владивостока - другой. Инженеры используют эти данные для расчета сечения бруса. Если вы занижаете угол в снежном регионе, вам придется брать более толстые и дорогие доски для стропил.
Не забывайте о том, что дерево дает усадку. Если дом деревянный (бревенчатый или брус), крышу монтируют через год после возведения стен, когда основная усадка уже произошла. Иначе ваша идеально рассчитанная высота может измениться на 5-10 сантиметров, что приведет к перекосу всей конструкции.
Инструменты для проверки ваших расчетов
В эпоху смартфонов никто не считает вручную в блокноте. Существует множество онлайн-калькуляторов и программ, которые помогут визуализировать вашу крышу. Однако будьте осторожны: многие бесплатные сервисы дают приблизительные результаты.
Лучше всего использовать специализированные программы вроде ArchiCAD, Kompass или даже простые инженерные калькуляторы с функцией тригонометрии. Они позволяют задать параметры дома, выбрать тип покрытия и автоматически рассчитают:
- Общую площадь скатов (для закупки материала).
- Количество стропил и шаг их установки.
- Высоту конька и длину стропильных ног.
- Примерный вес конструкции (важно для фундамента!).
Если вы не уверены в своих силах, закажите проект у архитектора. Стоимость проекта крыши составляет небольшую долю от общего бюджета строительства, но она гарантирует, что ваша крыша не рухнет под первым же сильным снегопадом.
Частые ошибки при расчете высоты крыши
Я видел много ошибок на строительных площадках. Вот самые распространенные:
- Игнорирование толщины мауэрлата. Мауэрлат - это брус, который лежит на стене. Если вы считали высоту от верха стены, а не от верха мауэрлата, вы получите ошибку в 15-20 см. Всегда считайте от верхней грани несущего элемента стропил.
- Неучет свеса. Закупка стропил без учета карнизного свеса приводит к тому, что доски оказываются короткими. Приходится наращивать их, что ослабляет конструкцию.
- Ошибка в измерении ширины дома. Измеряйте расстояние между внутренними или внешними гранями стен точно. Разница в 10 см на ширине дома в 10 метров может привести к значительному расхождению в длине стропил.
- Выбор угла «на вкус» без учета материала. Попытка положить мягкую черепицу на угол 5 градусов приведет к протечкам, так как вода не будет стекать достаточно быстро.
Перед тем как поднять первый брус наверх, сделайте разметку на земле. Соберите модель одного фермы из тонких реек. Это поможет увидеть пропорции и убедиться, что выбранный угол вам нравится визуально.
Заключение: безопасность прежде всего
Расчет высоты двускатной крыши - это фундамент надежности вашего дома. Не экономьте на точности замеров и качестве пиломатериалов. Помните, что крыша защищает вас от дождя, снега и ветра. Правильно выбранная высота конька обеспечит отличный сток осадков, комфортное пространство на чердаке и долговечность всей конструкции. Если сомневаетесь - проконсультируйтесь со специалистом или используйте проверенные онлайн-инструменты для двойной проверки ваших расчетов.
Как рассчитать длину стропила для двускатной крыши?
Длина стропила рассчитывается по теореме Пифагора: L = √((B/2)² + H²), где B - ширина дома, H - высота конька. К полученному результату нужно добавить длину карнизного свеса (обычно 40-50 см) и учесть угол запила стропила.
Какая минимальная высота конька для двускатной крыши?
Минимальная высота зависит от ширины дома и угла наклона. Для стандартного дома шириной 6-8 метров минимальная высота конька обычно составляет 1.5-2 метра при угле наклона 20-30 градусов. Менее 1.5 метров делать не рекомендуется из-за проблем со стоком воды и вентиляции.
Как угол наклона влияет на расход материалов?
Чем больше угол наклона, тем больше площадь скатов и, соответственно, расход кровельного материала. Также увеличивается длина стропил и количество древесины для каркаса. При угле более 45 градусов резко возрастают затраты на материалы и сложность монтажа.
Нужно ли учитывать снеговую нагрузку при расчете высоты?
Да, обязательно. В регионах с большим количеством снега угол наклона делают больше (35-45 градусов), чтобы снег скатывался сам. Это влияет на высоту конька. Также снеговая нагрузка определяет сечение стропильных брусьев.
Как рассчитать площадь двускатной крыши?
Площадь одного ската равна произведению длины стропила (по скату) на длину дома. Так как скатов два, общую площадь умножают на 2. Не забудьте добавить площадь фронтонных треугольников, если они тоже будут обшиваться.
