Вы когда-нибудь задумывались, почему тонкий металл может выдержать вес автомобиля, если его правильно соединить? Или наоборот - почему казалось бы крепкая конструкция развалилась под небольшим усилием? Ответ кроется не в магических свойствах стали, а в простой физике и геометрии. Вопрос «сколько выдерживает один сантиметр сварочного шва» звучит просто, но за ним скрывается целый мир расчетов. Если ответить коротко: всё зависит от типа соединения, марки металла и угла нагрузки.
В этой статье мы разберемся, как считать нагрузку на шов без сложных инженерных формул, какие цифры нужно знать мастеру-самоучке и профессионалу, и почему длина шва часто важнее его толщины.
Ключевые факторы, влияющие на прочность
Прежде чем называть цифры, давайте поймем, от чего вообще зависит прочность сварного соединения. Оно не является монолитным куском металла, каким кажется глазу. Это зона сплавления двух деталей, где структура кристаллов изменилась под воздействием высокой температуры.
На итоговую несущую способность влияют четыре главных фактора:
- Тип соединения: Стыковое соединение (встык) прочнее углового (нахлестка). В стыковом шве металл проваривается по всей толщине, создавая единое целое. Угловой шов работает на срез и отрыв.
- Марка металла: Сталь St3sp (обычная строительная) ведет себя иначе, чем высокопрочные легированные стали. Чем выше предел текучести материала, тем больше он выдержит.
- Качество провара: Пористость, непровары или трещины снижают прочность на 30-50%. Идеальный шов должен быть однородным.

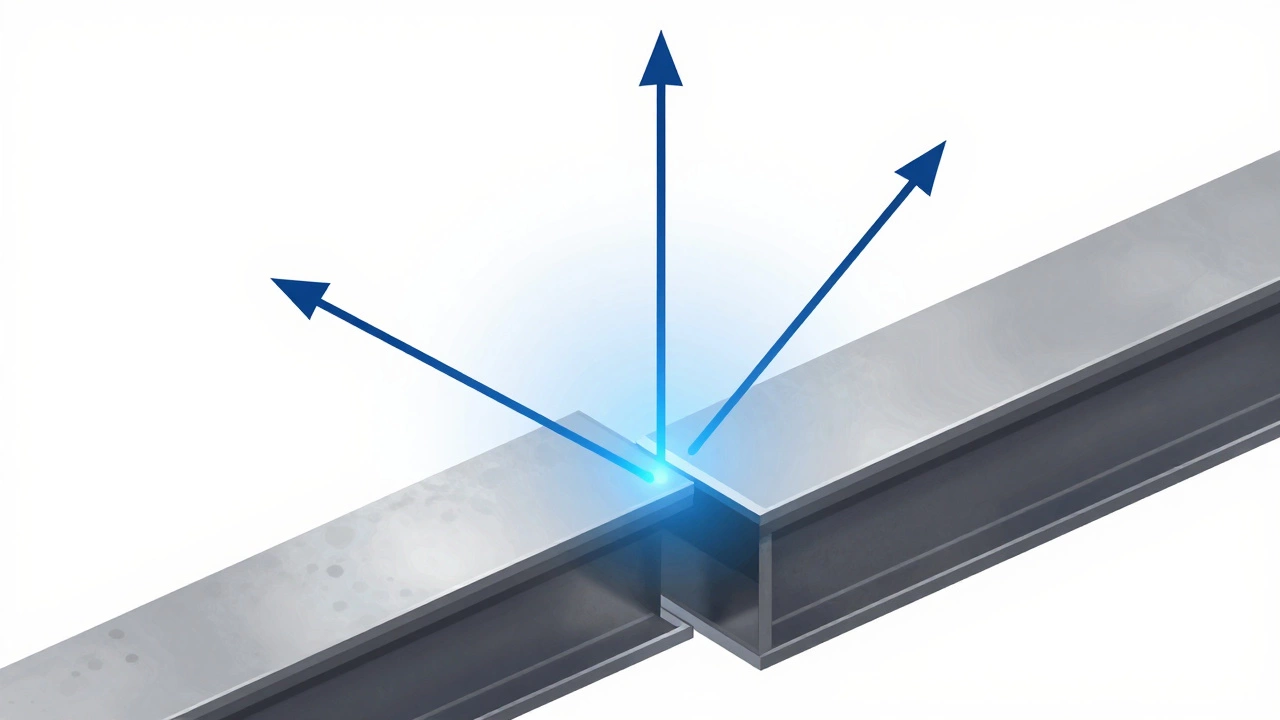

- Направление нагрузки: Растяжение, сжатие, изгиб или сдвиг. Шов лучше всего работает на растяжение вдоль оси, но плохо переносит ударные нагрузки под углом.
Нормативные данные: что говорят СНиП и ГОСТ
В России расчеты сварных соединений регулируются сводами правил (СП) и государственными стандартами (ГОСТ). Для обычных конструкций из углеродистой стали (например, швеллеры, трубы, уголки) используются усредненные значения расчетного сопротивления сварки.
Давайте переведем сухие цифры нормативов на понятный язык. Расчетное сопротивление сварного шва ($R_{w}$) - это максимальное напряжение, которое материал может выдержать до разрушения. Для ручной дуговой сварки (ММА) с электродами типа Э46 (УОНИИ 13/55) и сталью марки Ст3 эти значения выглядят так:
| Тип нагрузки | Единицы измерения | Значение (приблизительно) |
|---|---|---|
| На растяжение/сжатие (стыковой шов) | кгс/мм² | 18-20 кгс/мм² |
| На срез (угловой шов) | кгс/мм² | 10-12 кгс/мм² |
| На отрыв (угловой шов) | кгс/мм² | 14-16 кгс/мм² |
Обратите внимание: угловой шов всегда слабее стыкового. Это важно помнить при проектировании кронштейнов или опор.
Простой расчет: сколько держит 1 см шва

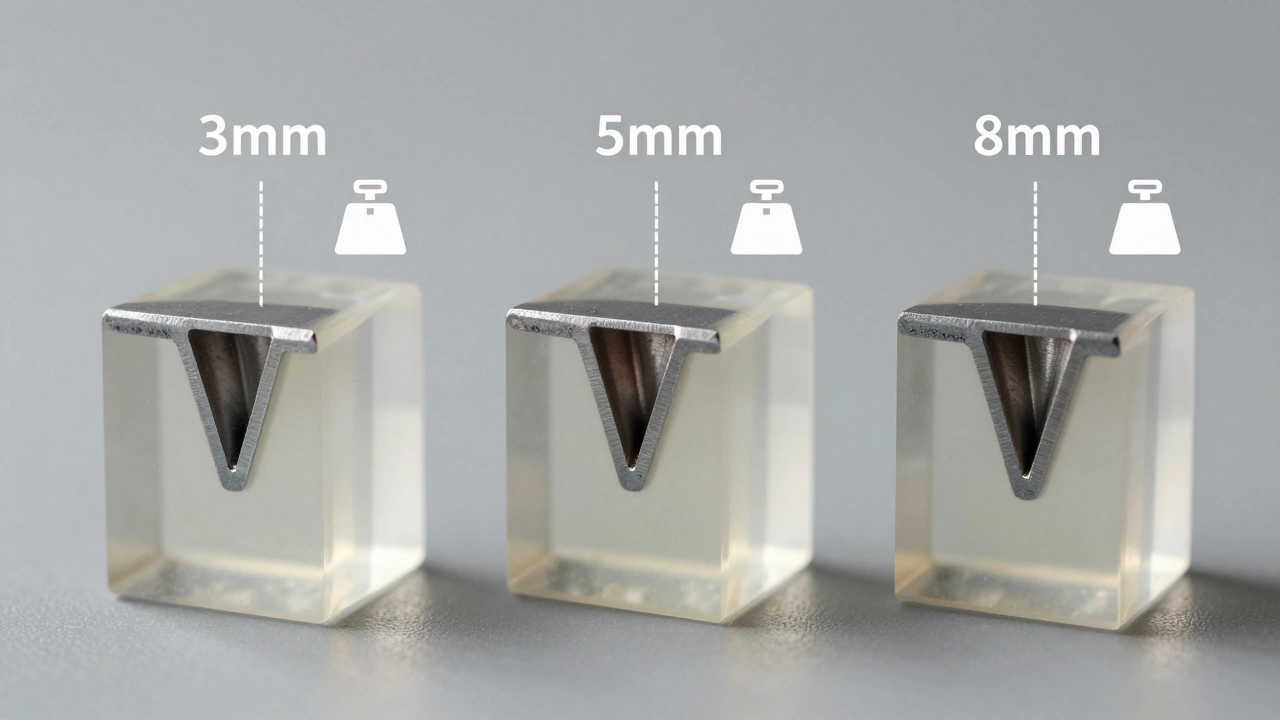

Теперь перейдем к самому интересному. Как посчитать нагрузку для одного сантиметра длины шва? Здесь есть нюанс: прочность зависит не только от длины, но и от катета шва (толщины).
Представьте себе треугольник. Катет шва - это высота этого треугольника. Обычно катет выбирают равным толщине более тонкой детали. Например, если вы варите лист толщиной 3 мм, катет шва будет около 3 мм.
Для упрощения расчетов мастера используют эмпирические правила. Вот примерные значения для углового шва (самый распространенный тип в быту и стройке) из стали Ст3:
- Катет 3 мм: Выдерживает примерно 300-400 кг на сдвиг на каждый сантиметр длины.
- Катет 5 мм: Выдерживает примерно 600-800 кг на сдвиг на каждый сантиметр длины.
- Катет 8 мм: Выдерживает примерно 1200-1500 кг на сдвиг на каждый сантиметр длины.
Если же речь идет о стыковом шве, где металл проварен насквозь (полный провар), то прочность определяется площадью сечения самого металла. Один квадратный миллиметр сечения выдержит около 18-20 кг. То есть, если толщина металла 5 мм, то 1 см длины стыкового шва (площадь 50 мм²) выдержит $50 \times 18 = 900$ кг.
Практические примеры: как это работает в жизни
Цифры - это хорошо, но давайте посмотрим на реальные ситуации. Представьте, что вы делаете навесной полку или опору для веранды.
Пример 1: Кронштейн для полки
Вы приварили уголок 50x50 мм к стене. Длина шва по вертикали - 10 см. Катет шва - 4 мм. Нагрузка будет действовать на отрыв и сдвиг. По нашим таблицам, 1 см шва с катетом 4 мм держит около 500 кг. Значит, 10 см шва теоретически выдержат 5 тонн. Но! Это статическая нагрузка. Если кто-то резко присядет на полку, возникнет динамический удар. Поэтому инженеры всегда делят полученную цифру на коэффициент запаса прочности (обычно 1.5-2). Итого: безопасная нагрузка для такой полки - около 2.5 тонн. Металл уголка скорее погнется, чем шов порвется.
Пример 2: Труба диаметром 100 мм
Вам нужно приварить трубу к основанию. Периметр трубы - около 31 см. Если вы сделаете сплошной шов по кругу с катетом 3 мм, общая длина шва составит 31 см. При нагрузке на сдвиг (если трубу пытаются вырвать вверх), этот шов выдержит более 10 тонн. Однако, если нагрузка боковая (изгиб), то половина шва работает на растяжение, а другая - на сжатие. В этом случае критично качество провара в верхней части соединения.
Ошибки, которые убивают прочность
Даже самый длинный шов не спасет конструкцию, если допущены технологические ошибки. Вот три самых частых греха новичков:
- Непровар корня шва: Когда две детали не соединились в самом низу, оставив воздушную прослойку. Такой шов выглядит красивым снаружи, но внутри он пустой. Прочность падает до нуля.
- Перегрев металла: Слишком большой ток или медленное ведение электродом приводят к тому, что металл становится хрупким. Он может лопнуть даже от небольшого удара молотком.
- Резкое изменение сечения: Если вы привариваете тонкий лист к толстому бруску без переходного элемента, вся нагрузка ложится на крайнюю точку контакта. Возникает эффект «концентратора напряжений», и шов рвется именно там.
Как увеличить несущую способность?
Если вам нужно выдержать большую нагрузку, а увеличить длину шва нет возможности (например, место ограничено), используйте следующие приемы:
- Добавьте второй шов: Вместо одного углового шва сделайте два (сплошную окантовку). Это удвоит площадь сопротивления.
- Используйте усиления: Приварите дополнительные пластины или уголки, чтобы распределить нагрузку на большую площадь основного металла.
- Выберите правильный электрод: Для ответственных конструкций используйте электроды с основным покрытием (типа УОНИИ), они дают более пластичный и прочный шов, чем рутиловые электроды (типа АНО).
- Сварка в несколько проходов: Толстый шов лучше варить слоями. Первый проход проникает глубоко, последующие заполняют объем. Это снижает внутренние напряжения.
Чек-лист перед нагружением конструкции
Прежде чем вешать тяжелый предмет на свежевареную конструкцию, проверьте следующее:
- Шов визуально однороден, нет крупных капель наплыва.
- Нет видимых трещин (можно использовать лупу или фотоувеличение).
- Шов слегка выступает над поверхностью металла (выпуклый шов прочнее плоского при правильном переходе).
- Конструкция не имеет люфтов до начала нагрузки.
Какой сварочный шов самый прочный?
Самым прочным считается стыковой шов с полным проваром. В идеале его прочность равна прочности основного металла. Угловые швы всегда имеют меньшую несущую способность, так как работают на срез и отрыв, а их эффективная площадь меньше геометрической.
Как рассчитать нагрузку на сварку для новичка?
Используйте простое правило: умножьте длину шва в сантиметрах на толщину катета в миллиметрах, а затем на коэффициент 10-12 кг. Например, шов длиной 10 см и катетом 5 мм: $10 \times 5 \times 10 = 500$ кг. Это грубая оценка для углового шва из обычной стали. Для точных расчетов нужны инженерные справочники.
Почему шов рвется, хотя металл цел?
Чаще всего причина в непроваре (швы не слились внутри) или пористости (пузырьки газа внутри шва). Также причиной может быть перегрев металла, который стал хрупким. Визуально шов может выглядеть идеально, но внутренняя структура нарушена.
Что сильнее: болтовое соединение или сварка?
Это зависит от условий. Сварка создает монолитное соединение, которое лучше работает на растяжение и изгиб. Болтовое соединение проще контролировать, легче демонтировать и лучше переносит вибрации. В динамических конструкциях (где есть постоянные колебания) болты часто надежнее, так как сварной шов со временем может устать и треснуть.
Нужно ли обрабатывать шов после сварки?
Для прочности обработка (шлифовка) не обязательна, если нет острых переходов, концентрирующих напряжения. Однако удаление шлака и проверка качества обязательны. Шлифовка нужна для эстетики или если шов мешает движению других механизмов. Не шлифуйте слишком сильно - это уменьшит площадь сечения шва.
