Вас интересует конкретная цифра: сколько тонн или килограмм выдерживает сантиметр стыка? Отвечу прямо - простой цифры не существует. Если я скажу «5 тонн», а у вас другой материал или есть поры внутри шва, конструкция может рухнуть. Но если мы поймем геометрию и химию процесса, сможем дать надежный ответ для вашей ситуации.
Обычно в мастерских спрашивают про сварной шов как про единицу длины, например, 1 см погонного. На самом деле груз держит не длина, а площадь сечения расплавленного металла. Чтобы получить честный результат, нужно знать высоту катета, марку стали и метод наложения соединения. Ниже разберем все нюансы, которые влияют на то, как долго продержится ваш каркас под нагрузкой.
Почему важен размер горла шва
Когда говорят о 1 см шва, часто имеют в виду длину линии. Но прочность зависит от толщины. Представьте два ребра треугольника. Если они тонкие, соединение слабое. Если толстые - оно крепкое. В технической среде этот параметр называют горлом углового шва. Именно он сопротивляется силы, пытающимся разорвать деталь.
Для стандартных угловых швов принято считать, что полезное сечение равно произведению длины шва на эффективную толщину горла. Если вы видите инструкцию, где указан 1 см длины, вам нужно умножить это значение на фактическую толщину плавленого металла. Обычно эта толщина меньше видимого катета электрода.
Давайте посмотрим на пример. Возьмем обычную бытовую ситуацию. Вы варите лестницу из профильной трубы. Катет шва получился 4 миллиметра. Длина одного места соединения - 100 мм (тот самый 10 см).
- Длина шва (l) = 100 мм.
- Толщина горла (a) ≈ 3 мм (примерно 0.7 * катета).
- Площадь сечения = 300 мм².
Это база для дальнейших расчетов. Без площади мы не можем применить физические законы.
Роль металла и типа присадки
Главный вопрос: из чего сделана сама заготовка и какой электрод использован? Нельзя варить нержавейку электродом для обычной стали. Свойства будут отличаться. Давайте возьмем самую популярную марку для строительства - сталь Ст3 или ее аналог Q235.
Сталь - сплав железа с углеродом, обладающий высокой прочностью и пластичностью. Марка Ст3 широко используется в металлоконструкциях благодаря дешевизне и доступности.
Её предел текучести составляет примерно 240 МПа. Это значит, что металл начнет деформироваться необратимо при достижении этого напряжения.Но сам шов редко бывает прочнее основного металла. Чаще всего сварщик стремится получить шов равной прочности. При этом сам металл шва имеет меньший предел текучести из-за примесей электрода и скорости охлаждения.
| Параметр | Основной металл (Ст3) | Шов (электрод МР-3) |
|---|---|---|
| Предел текучести (МПа) | ~240 | ~370 |
| Предельное напряжение сдвига (МПа) | d>~180 | ~200 |
| Характер разрушения | Пластическая деформация | Часто хрупкий разрыв |
Обратите внимание на строку про сдвиг. Для угловых швов именно напряжение сдвига является определяющим фактором отказа. Шов режется вдоль, а не отрывается. Поэтому мы используем показатель около 180-200 МПа для расчета допустимой нагрузки.
Формула для самостоятельного расчета
Не обязательно быть инженером, чтобы прикинуть запас прочности. Используйте упрощенную формулу, основанную на нормативах СП и ГОСТ. Допустимое напряжение в сварном соединении принято ограничивать коэффициентом безопасности, чтобы избежать мгновенного разрушения.
Базовый алгоритм выглядит так:
- Определите фактическое горло шва (минимальное расстояние между гипотетической линией и внутренним углом).
- Умножьте его на общую длину всех параллельных сегментов шва в узле.
- Полученную площадь умножьте на 180 МПа (для стали Ст3 с качественными электродами).
- Разделите полученную силу на 1,3 или 1,5 (это коэффициент запаса).
Чтобы перевести МПа в более понятные величины для бытовых условий: 1 МПа примерно равно 100 кг/см². Значит, для 1 квадратного сантиметра идеального шва из хорошей стали теоретический предел без запаса - около 1800-2000 кг. Но мы никогда не загружаем конструкцию до этих значений.
Коэффициент запаса - величина, показывающая во сколько раз допустимая нагрузка меньше предельной. В строительстве он критически важен.
Если объект статический и вибрирует мало, берем 1,3. Если это подъемник, трелевка или механизм с рывками - минимум 1,5.
Критические факторы надежности
Цифры на бумаге работают только при идеальных условиях. Реальная жизнь сложнее. Даже качественный сварщик может допустить ошибку, которая снизит несущую способность вдвое. Что чаще всего убивает прочность?
- Подварка и подрезы: Если электрод соскользнул и оставил канавку на основном металле, здесь появится концентрация напряжений. Трещина пойдет именно отсюда.
- Пористость: Газы внутри шлака захватываются металлом. Каждый пузырек - это дыра в сечении. При вибрации металл вокруг пузырьков работает интенсивнее и быстро утомляется.
- Разбрызгивание: Плохой ток оставляет окалину, которую потом трудно убрать. Она скрывает дефекты под слоем грязи.
Также нельзя забывать про усталость металла. Конструкция, испытывающая постоянные колебания, выдержит гораздо меньше постоянной нагрузки. Например, ворота, которые открывают каждый день, со временем могут треснуть в месте привара петель, даже если статический расчет был верным.
Практические рекомендации для безопасности
Если вы не профессиональный инженер, соблюдайте простое правило: увеличивайте количество точек крепления и длину швов сверх минимума. Лучше иметь две лишние линии по 5 см, чем одну длинную линию с риском недостаточного провара.
Проверка шва визуально должна проводиться сразу после остывания. Не используйте молоток для простукивания на нагруженных конструкциях - можно расколоть хрупкий шов. Лучше использовать керосиновую намагниченную дефектоскопию или просто внимательный осмотр при ярком свете.
При использовании Электрода, обращайте внимание на упаковку.
Передняя сторона упаковки должна указывать марку присадки. Хранение электродов должно быть герметичным. Влажные электроды дают много пор и резко снижают качество сварочного шва.
Реальные сценарии нагрузки

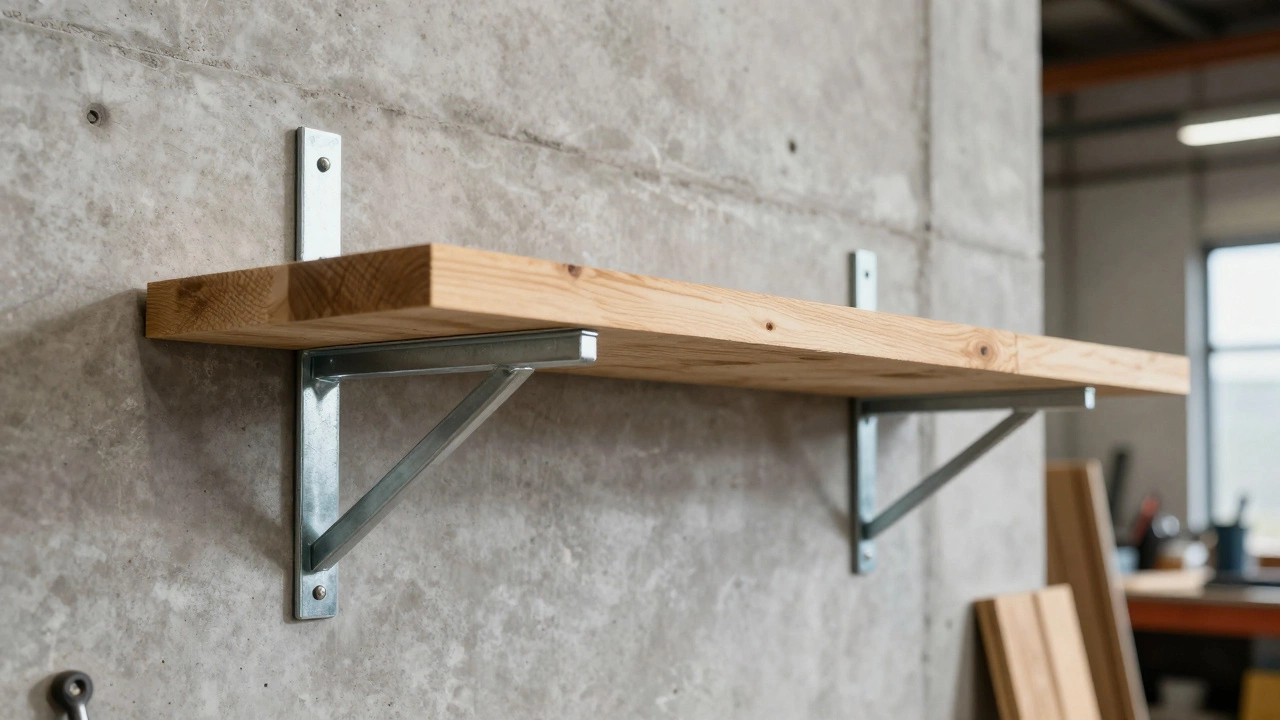

Попробуем применить эти знания к типовой задаче. Вам нужно приварить консоль для полки весом 200 кг. Полка висит горизонтально, создает изгибающий момент. Здесь шву приходится выдерживать сложное усилие.
Самое опасное место - верхний угол крепления консоли к стене. Там возникает растяжение, а нижний угол работает на сжатие. Сварной шов в верхней точке должен работать эффективно против разрыва. Расчет показывает, что здесь важно не столько сдвиг, сколько распределение усилий по всему периметру угла.
Для таких задач рекомендуется обваривать всю плоскость соединения, а не делать точечные прихватки. Также следует убедиться, что металл подкладки имеет такую же толщину, чтобы избежать локального продавливания.
Вопросы и ответы
Какой диаметр электрода выбрать для максимального шва?
Диаметр должен соответствовать толщине металла. Для листов до 4 мм обычно берут электрод 2 мм или 2.5 мм. Для толстого металла (6-8 мм) используют электроды 3-4 мм. Толще - риск прожога и перегрева, тоньше - недостаточное плавление.
Можно ли рассчитывать нагрузку на 1 см шва точно?
Точно рассчитать можно только зная параметры металла и качество подготовки. Ориентир: 1 см качественного шва с катетом 3 мм выдержит примерно 150-200 кг статической нагрузки с учетом запаса прочности.
Почему иногда шов ломается раньше основного металла?
Чаще всего причиной становятся внутренние дефекты, такие как включения шлака или непровар. Также играет роль несоответствие химического состава присадки базе.
Как проверить качество шва в домашних условиях?
Визуальный осмотр на наличие трещин, кратеров и подрезов. Если есть возможность, сделать контрольную пробную нагрузку или воспользоваться неразрушающими методами контроля.
Влияет ли направление тока на прочность?
Да, обратная полярность лучше плавит электрод, прямая - лучше проваривает глубину. Правильный режим улучшает структуру металла и снижает количество пор.
Помните: безопасность конструкции всегда важнее экономии проволоки. Если сомневаетесь в своих навыках, добавьте усиления или удлините шов. Перестраховка стоит дешевле ремонта или ликвидации последствий аварии.
