Если вы работаете со сваркой, то однажды вам точно понадобится узнать: как определить размер катета сварного шва. Это не просто теоретическая задача - от правильного катета зависит прочность всей конструкции. Слишком маленький катет - шов треснет под нагрузкой. Слишком большой - перерасход металла, деформация и лишняя тепловая нагрузка на детали. В этой статье разберем, как рассчитать и измерить катет сварного шва правильно, без лишних сложностей.
Что такое катет сварного шва?

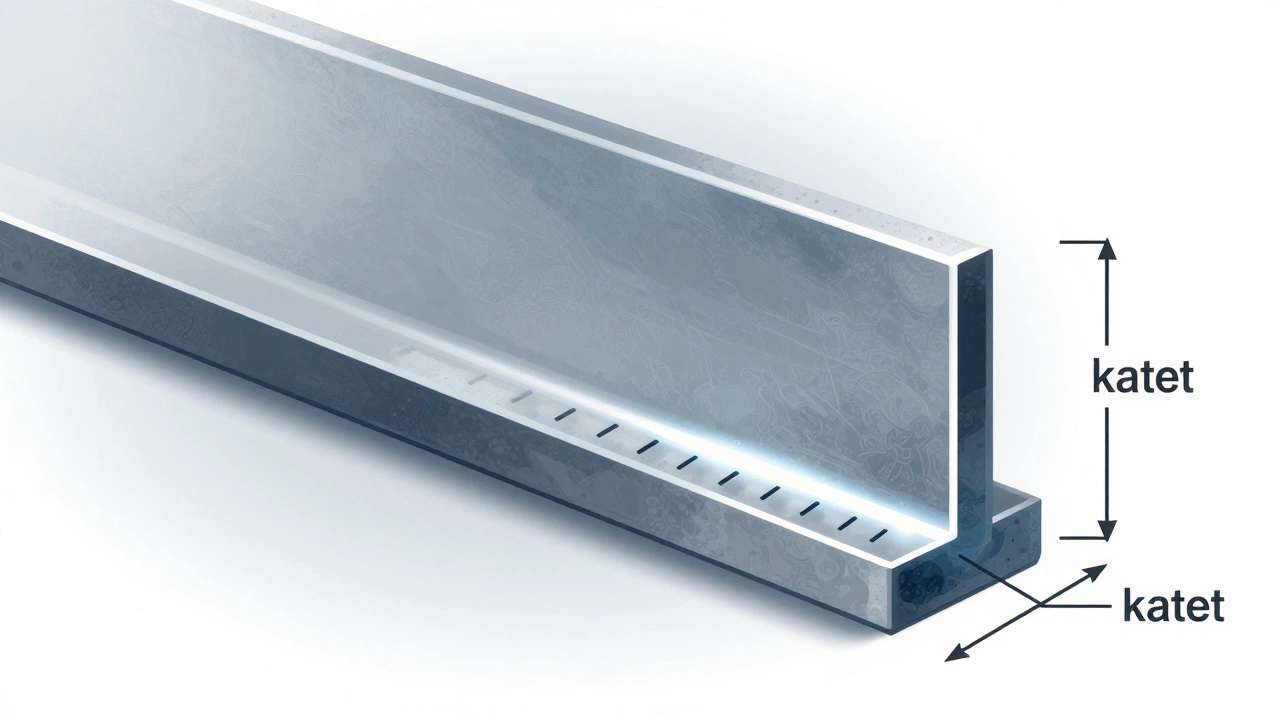

Катет сварного шва - это длина перпендикуляра, опущенного от угла соединения двух деталей до гипотенузы сварного шва. Проще говоря: если вы свариваете две пластины под прямым углом, катет - это расстояние от угла до середины шва по самой короткой линии, которая разделяет два угла.
Это не толщина шва, не его ширина - именно катет. Именно он определяет несущую способность соединения. Даже если шов выглядит толстым, но катет маленький, он не выдержит нагрузку. И наоборот - тонкий, но правильно рассчитанный катет может быть надежнее толстого, но неправильного.
Зачем нужен правильный катет?
Почему нельзя просто «варить покрепче»? Потому что сварка - это не про силу, а про точность.
- Слишком маленький катет - шов быстро треснет при вибрации или ударе. Особенно опасно это для конструкций под нагрузкой: каркасы, фермы, опоры, рамы.
- Слишком большой катет - вызывает перегрев металла, деформацию, внутренние напряжения. Деталь может погнуться, а шов - стать хрупким.
- Перерасход электродов и газа - это не просто деньги, это время и лишняя работа по правке и шлифовке.
Например, в строительстве металлических заборов в Казани, где зимой температуры опускаются до -30°C, катет шва должен быть рассчитан так, чтобы шов не треснул при термическом сжатии. Ошибки здесь - не просто некрасиво, а опасно.
Как рассчитать катет по ГОСТ и нормам
В России основной документ - ГОСТ 5264-2019. Он четко прописывает, каким должен быть катет в зависимости от толщины металла.
Вот простая таблица, которую можно использовать на практике:
| Толщина металла, мм | Минимальный катет, мм | Рекомендуемый катет, мм |
|---|---|---|
| 1-2 | 1 | 1-2 |
| 3-5 | 2 | 2-3 |
| 6-8 | 3 | 3-4 |
| 9-12 | 4 | 4-5 |
| 13-16 | 5 | 5-6 |
| 17-22 | 6 | 6-8 |
| 23 и более | 8 | 8-10 |
Это базовые значения. Если конструкция работает под динамической нагрузкой - например, в кранах, тракторах или автоприцепах - катет увеличивают на 1-2 мм. Для ответственных узлов (например, в несущих конструкциях зданий) требуются расчеты по СП 16.13330.2017.
Как измерить катет на готовом шве
Теория - это хорошо, но на практике вы будете смотреть на уже сваренный шов. Как понять, соответствует ли он норме?
Варианты измерения:
- Шаблон для катета - это простой металлический или пластиковый шаблон с вырезами под разные размеры. Прикладываете к шву - если шаблон плотно ложится, катет в норме. Такие шаблоны стоят от 300 рублей и есть в любом магазине сварочных материалов.
- Штангенциркуль - если у вас есть штангенциркуль с глубиномером, можно измерить расстояние от края детали до вершины шва. Но это требует опыта: шов должен быть чистым, без шлака и наплывов.
- Микрометр с нониусом - для точных работ, например, в машиностроении. Позволяет измерить с точностью до 0,01 мм.
- Визуальный контроль - если катет меньше 2 мм, а металл толще 5 мм - это явный перекос. Шов должен быть равномерным, без впадин и наплывов. Если он выглядит как «наплыв», а не как плавный треугольник - вероятно, катет недостаточный.
Важно: измерять нужно не в одном месте, а в 3-5 точках по длине шва. Сварка не бывает идеально ровной - и катет может варьироваться. Если разница между самой большой и самой маленькой точкой больше 1 мм - шов требует доработки.
Что делать, если катет не соответствует норме?
Если катет слишком мал:
- Не пытайтесь «дополнительно проварить» старый шов - это вызовет перегрев и трещины.
- Лучше зачистить шов болгаркой и заварить заново, с правильными параметрами.
Если катет слишком большой:
- Сначала проверьте, не нарушает ли он геометрию конструкции. Если деталь не деформирована - можно оставить, но аккуратно зашлифовать наплывы.
- Если шов вызывает напряжение в металле - лучше удалить и заварить заново, с меньшим током и более медленной подачей электрода.
Ни в коем случае не «заполняйте» шов шлаком или сварочным флюсом - это не увеличит прочность, а только скроет дефект.
Частые ошибки новичков
Сколько раз я видел, как люди варят «на глаз» и потом удивляются, почему шов ломается:
- Считают, что «чем толще шов - тем прочнее». Нет. Прочность зависит от катета, а не от объема металла.
- Используют одинаковый катет для всех соединений. А между вертикальной и горизонтальной сваркой есть разница - в угле наклона электрода, в глубине проплавления.
- Не учитывают толщину металла. Шов на 2-миллиметровой трубе не может быть таким же, как на 10-миллиметровой пластине.
- Игнорируют подготовку кромок. Если кромки не зачищены, шов будет неравномерным - и катет будет меньше, чем кажется.
Самая распространенная ошибка - не проверять катет вообще. Делают шов, смотрят - «вроде нормально», и идут дальше. А потом через месяц - трещина.
Когда нужны специальные расчеты?
Для бытовых задач - таблица выше и шаблон хватит. Но если вы варите:
- Необходимые конструкции (мосты, эстакады, краны)
- Резервуары под давлением (газ, вода, топливо)
- Судовые или авиационные узлы
Тогда нужен расчет по СП 16.13330.2017 или ГОСТ 16037-80. Там учитываются:
- Вид нагрузки - статическая, динамическая, циклическая
- Марка стали
- Температурный режим эксплуатации
- Коэффициент надежности
В таких случаях расчет делает инженер. Сварщик - только выполняет по чертежу. Не пытайтесь «самостоятельно рассчитать» для промышленных объектов - это рискованно.
Как запомнить правила на практике?
Запомните простое правило: «Катет = толщина тонкой детали, но не меньше 2 мм».
Например:
- Вы свариваете трубу 3 мм к пластине 8 мм - катет берете 3 мм.
- Свариваете 10 мм пластину с 12 мм - катет 5 мм (по таблице).
- Свариваете 1 мм лист - катет 1 мм, но лучше 1,5 мм для надежности.
Если вы не знаете толщину - измерьте. Не гадайте.
Еще один совет: всегда делайте пробный шов на обрезке того же металла. Проверьте катет шаблоном. Только потом переходите к основной работе.
Что еще влияет на катет?
Не только толщина металла, но и:
- Тип сварки - ручная дуговая, MIG/MAG, TIG. Для TIG катеты обычно меньше, но точнее.
- Положение шва - горизонтальный, вертикальный, потолочный. В потолочном положении сложнее получить равномерный катет - нужен меньший ток и более быстрая скорость.
- Электрод - диаметр и тип. Для тонких деталей берут электроды 1,6-2 мм, для толстых - 3-5 мм.
- Скорость сварки - если двигаетесь слишком быстро - шов не проплавит основной металл, катет будет маленьким.
Все это влияет на то, каким получится катет. Поэтому важно не только знать нормы, но и понимать, как работает ваша сварка.
Что делать, если нет шаблона?
Если под рукой нет шаблона, но нужно срочно проверить катет - используйте обычную линейку и угольник.
Положите линейку перпендикулярно к краю детали, так чтобы она касалась вершины шва. Измерьте расстояние от края до шва - это и есть катет. Главное - не смотреть на ширину шва, а именно на перпендикуляр.
Еще один народный способ: возьмите обычную монету. В России 1 рубль - диаметр 20,5 мм, толщина 1,5 мм. 5 рублей - толщина 2 мм. Если катет примерно равен толщине 5-рублевой монеты - это уже хороший ориентир для металла 5-8 мм.
Это не точный метод, но для бытового использования - сойдет.
Какой катет сварного шва должен быть для трубы 3 мм?
Для трубы толщиной 3 мм минимальный катет - 2 мм, рекомендуемый - 2-3 мм. Если труба сваривается с более толстой деталью, катет берется по толщине тонкой - то есть 2-3 мм. Не стоит делать катет больше 3 мм - это увеличит риск деформации и перегрева.
Можно ли измерить катет штангенциркулем?
Да, можно. Используйте глубиномер штангенциркуля: приложите его к краю детали, а измерительный стержень - к вершине шва. Главное - шов должен быть чистым, без шлака и наплывов. Если поверхность неровная, измерения будут неточными. Лучше использовать шаблон для быстрой проверки.
Почему катет важнее ширины шва?
Ширина шва - это просто внешний вид. Катет - это глубина проплавления и площадь сечения, которая воспринимает нагрузку. Даже узкий, но глубокий шов с правильным катетом будет прочнее широкого, но мелкого. Прочность определяется не объемом металла, а его геометрией.
Какой катет нужен для сварки уголка?
Для сварки уголка катет берется по толщине его стенки. Например, уголок 50×50×5 мм - катет 5 мм. Если уголок тоньше - 3 мм - катет 3 мм. Важно: шов должен проходить вдоль всей линии соединения, без пропусков. Для усиления можно делать двойной шов - с обеих сторон уголка.
Как проверить катет без инструментов?
Если нет шаблона и штангенциркуля - используйте монеты. 5-рублевая монета толщиной 2 мм - ориентир для металла 3-5 мм. 10-рублевая - 2,5 мм. Если катет визуально равен толщине монеты - шов, скорее всего, в пределах нормы. Для ответственных конструкций это не замена, но для бытовых задач - сойдет.
Что делать дальше?
Если вы только начинаете - купите шаблон для катета. Стоит копейки, а экономит часы переделок. Всегда сверяйтесь с таблицей по ГОСТ. Не полагайтесь на «на глаз». И всегда проверяйте шов на нескольких участках - не на одном.
Сварка - это не про силу, а про точность. Правильный катет - это то, что отличает профессионала от любителя. И не только по качеству - по безопасности.
