Что такое метод сварки 111: описание, применение и особенности

Ключевые выводы

• Метод сварки 111 - это код по международному стандарту ISO 4063 (и аналогичному российскому ГОСТ 14771), обозначающий ручную дуговую сварку покрытым металлическим электродом.
• Это самый распространенный способ соединения металлов в строительстве, ремонте и быту благодаря простоте оборудования и мобильности.
• Первая цифра «1» указывает на использование дуги, вторая «1» - на покрытие электрода, третья «1» - на отсутствие защитной среды извне.
• Метод подходит для углеродистых и низколегированных сталей, но требует высокой квалификации сварщика для качественного шва.

Вы когда-нибудь видели, как мастер варит трубу на стройке или чинит забор во дворе? Скорее всего, он использовал именно этот метод. Цифры «111» часто встречаются в чертежах, технических заданиях и паспортах качества, но мало кто знает их точное значение. Давайте разберемся, что скрывается за этой кодовой комбинацией и почему она так важна для любого специалиста.

Если вы держите в руках сварочный аппарат с плавящимся электродом в руке, вы уже работаете методом 111. Это классика жанра. В профессиональной среде его часто называют MMA (Manual Metal Arc) или просто «ручка». Но чтобы говорить на одном языке с инженерами и технологами, нужно понимать официальную терминологию.

Расшифровка кода: что означают цифры?

В мире сварки существует строгая система кодирования. Она нужна, чтобы избежать путаницы при заказе материалов или проверке качества швов. Коды описывают физические процессы, происходящие в зоне плавления.

Давайте посмотрим на структуру кода 111 код метода дуговой сварки покрытым электродом:

• Первая цифра (1): Указывает на то, что источником тепла является электрическая дуга. Если бы там стояла «2», это была бы газовая сварка, а «3» - контактная.
• Вторая цифра (1): Обозначает, что используется плавящийся электрод с покрытием. Это ключевой момент. Покрытие электрода играет огромную роль: оно создает газовую защиту от воздуха и формирует шлаковую пленку на расплавленном металле.
• Третья цифра (1): Говорит о том, что дополнительная защита (например, подача аргона или CO2 через горелку) не применяется. Вся защита обеспечивается самим электродом.

Для сравнения, метод 135 (сварка в среде защитных газов полуавтоматом) имеет ту же первую цифру (дуга), но другие параметры защиты и подачи проволоки. Понимание этих различий помогает правильно выбрать оборудование под задачу.

Как работает процесс?

Физика процесса проста, но требует тонкой настройки. Когда вы замыкаете цепь, между концом электрода и деталью возникает искра, которая переходит в устойчивую электрическую дугу. Температура в центре дуги достигает 6000-7000 °C. При такой температуре металл мгновенно плавится.

Покрытие электрода начинает гореть раньше самого стержня. Оно выделяет газы, которые вытесняют кислород и азот из атмосферы. Если бы этого не было, металл быстро окислялся, становился хрупким и пористым. После остывания поверх шва образуется слой шлака. Он защищает горячий металл от резкого охлаждения и улучшает формирование валика.

Электрод постепенно расходится, и сварщику нужно постоянно приближать его к детали, поддерживая постоянную длину дуги. Отсюда и название «ручная» сварка - все движения контролируются человеком.

Сравнение метода 111 с другими популярными методами

Характеристика	Метод 111 (MMA)	Метод 135 (MIG/MAG)	Метод 141 (TIG)
Оборудование	Инвертор, электроды	Полуавтомат, баллон газа, катушка	TIG-аппарат, баллон аргона, вольфрамовый электрод
Мобильность	Высокая (можно работать на ветру)	Средняя (баллон тяжелый, ветер мешает газу)	Низкая (требуется стабильная среда)
Скорость работ	Низкая (частая замена электродов)	Высокая (непрерывная подача)	Низкая/Средняя (зависит от толщины)
Качество шва	Зависит от навыка мастера	Стабильное, автоматизированное	Очень высокое, эстетичное
Стоимость входа	Низкая	Средняя	Высокая



Где применяют метод 111?

Несмотря на появление более современных технологий, метод 111 остается королем в определенных нишах. Его главная сила - универсальность и независимость от внешних условий.

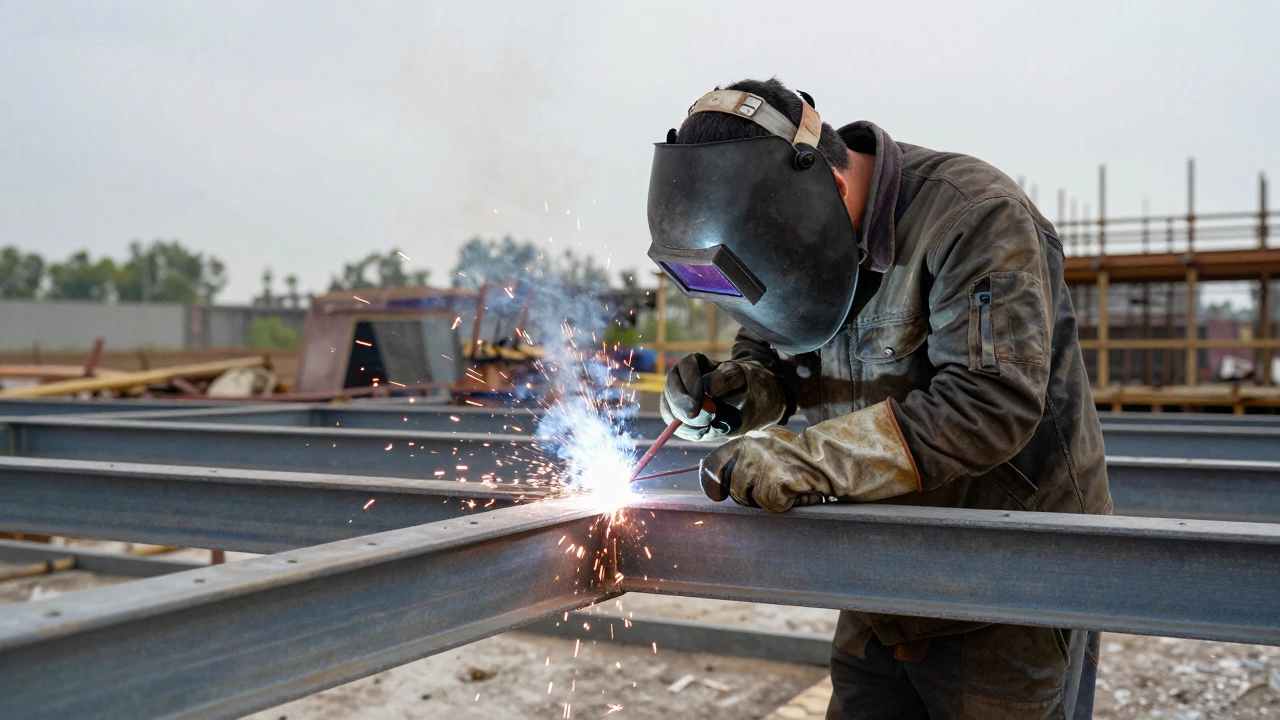

Представьте себе монтаж трубопровода в поле, где нет розеток и сложно тащить баллоны с газом. Или ремонт металлоконструкций на высоте. Здесь инвертор весом 5 кг и пакет электродов решают задачу лучше любых полуавтоматов. Ветер, который губителен для сварки в газовой среде (метод 135), почти не влияет на метод 111, так как шлаковая защита плотная и тяжелая.

Основные сферы применения:

• Строительство каркасов: Фермы, колонны, балки из черного проката.
• Трубопроводные работы: Особенно при монтаже магистралей и ответвлений.
• Ремонтные работы: Восстановление деталей машин, сельскохозяйственной техники, ворот.
• Домашнее хозяйство: Изготовление мангалов, лестниц, заборов.

Также этот метод незаменим для сварки толстого металла (более 5 мм). Полуавтоматы здесь могут быть менее эффективны из-за необходимости многослойной наплавки, тогда как мощный электрод позволяет класть глубокий проплавленный шв одним слоем.

Преимущества и недостатки

Никакой технологии не бывает идеальной. Метод 111 имеет свои сильные и слабые стороны, которые важно учитывать перед началом работ.

Плюсы:

• Простота оборудования: Инверторы стали очень дешевыми и надежными. Они весят мало и работают от обычной сети 220 В.
• Отсутствие расходников кроме электродов: Не нужно покупать газы, присадочную проволоку в катушках, флюсы.
• Работа в любом положении: Можно варить вертикально, горизонтально и даже потолком, если подобрать правильный тип покрытия электрода.
• Универсальность материалов: Подходит для стали, чугуна (специальными электродами), нержавейки и даже некоторых сплавов алюминия.

Минусы:

• Низкая производительность: Электрод заканчивается каждые 2-3 минуты. Нужно останавливаться, очищать шов от шлака, менять стержень.
• Высокие требования к оператору: Качество шва на 90% зависит от руки сварщика. Новичку будет сложно получить ровный валик без дефектов.
• Загрязнение: Образуются брызги металла и много шлака, который нужно сбивать молотком. Это шумно и пыльно.
• Ограничение по тонкому металлу: Варить лист толщиной менее 1-1,5 мм методом 111 крайне сложно - есть высокий риск прожогов.

Выбор электродов: основа успеха

В методе 111 электрод - это не просто проводник тока, а часть технологии. Его покрытие определяет свойства шва. Вы не сможете качественно сварить сталь одной марки и нержавеющую другой, используя один и тот же стержень.

Основные типы покрытий:

1. Рутиловое (например, МР-3): Самый популярный тип для новичков и бытовых задач. Легко зажигается, дает мягкую дугу, легко снимается шлак. Подходит для углеродистых сталей.
2. Основное (например, УОНИ 13/55): Требует обратной полярности и хорошего аппарата. Дает самые прочные и пластичные швы, устойчивые к ударным нагрузкам. Используется для ответственных конструкций, труб, морских судов. Шлак снимается труднее.
3. Кислое: Редко встречается сейчас. Дает жидкий металл, хорошо растекается, но шов склонен к образованию пор.

Диаметр электрода выбирается исходя из толщины металла. Правило простое: для тонкого листа берем тонкий стержень (2-3 мм), для толстого - толстый (4-5 мм и более). Слишком толстый электрод на тонком металле приведет к прожогу, слишком тонкий на толстом - к плохому проплавлению.



Типичные ошибки начинающих

Даже зная теорию, можно совершить ошибку на практике. Вот самые частые проблемы при использовании метода 111:

• Неправильная длина дуги: Держать электрод слишком высоко увеличивает разбрызгивание и попадание воздуха в шов. Слишком низко - электрод прилипнет к детали.
• Игнорирование очистки: Перед сваркой поверхность должна быть чистой от ржавчины, масла и краски. Иначе шов будет пористым и слабым.
• Неподходящий ток: Слабый ток не проплавляет металл, сильный - выжигает легирующие элементы и образует кратеры.
• Работа с влажными электродами: Основное покрытие гигроскопично. Если электроды набрали влагу, шов гарантированно будет с порами. Их нужно прокалить в печи перед использованием.

Безопасность при работе

Сварка методом 111 опасна. Электрическая дуга излучает ультрафиолет, который обжигает кожу и глаза («загорание глаз»). Расплавленный металл летит во все стороны.

Обязательная экипировка:

• Сварочная маска или щиток с затемненным стеклом (категория затемнения зависит от силы тока).
• Кожаная куртка или перчатки из плотной кожи.
• Закрытая одежда без синтетики (синтетика плавится и прилипает к коже).
• Вентиляция помещения, так как при горении покрытия выделяются вредные пары.

Никогда не смотрите на дугу без защиты, даже мельком. Последствия могут проявиться не сразу, но боль будет сильной.

Часто задаваемые вопросы

Можно ли варить нержавейку методом 111?

Да, можно. Для этого используются специальные электроды с основным или рутиловым покрытием, рассчитанные на нержавеющие стали (например, ОЗЛ-8 или импортные аналоги типа EBW-21). Важно использовать обратную полярность и соблюдать режимы сварки, чтобы сохранить коррозионную стойкость шва.

Какой ток нужен для электрода диаметром 3 мм?

Обычно рекомендуется диапазон 60-90 Ампер. Точное значение зависит от марки электрода, положения сварки и толщины металла. Начинайте с нижней границы и увеличивайте ток, если металл плохо проплавляется.

Чем метод 111 отличается от полуавтомата?

Главное отличие в способе подачи присадочного материала и защите. В методе 111 вы держите палочку (электрод) в руке, а защита идет от ее покрытия. В полуавтомате (метод 135) проволока подается автоматически, а защита обеспечивается газом из баллона. Полуавтомат быстрее и чище, но менее мобилен.

Нужно ли сушить электроды перед сваркой?

Электроды с основным покрытием (например, УОНИ) обязательно требуют прокалки в специальной печи при температуре 250-350°C перед использованием. Рутиловые электроды (МР-3) менее требовательны, но также желательно хранить их в сухом месте и слегка прогревать, если они хранились во влажных условиях.

Какой минимальной толщины металл можно варить методом 111?

Теоретически можно варить металл толщиной от 1 мм, используя электроды диаметром 1,6-2 мм и очень маленький ток (20-30 А). Однако на практике это требует высокого навыка, так как высок риск прожога. Для листов thinner than 1.5 мм лучше использовать TIG или MIG/MAG.
